| 起源の場所: | 中国 |
| ブランド名: | QingCheng Ltd. |
| 証明: | CE |
| モデル番号: | 先 |
PAS音響放射プリアンプ
製品説明:
1.PAS AEプリアンプシリーズは広帯域モデルで、ほとんどの一般的なセンサーモデルや各工場のAE取得カードと互換性があります。
2.選択可能な3つのゲインギア：20/40/60dB。

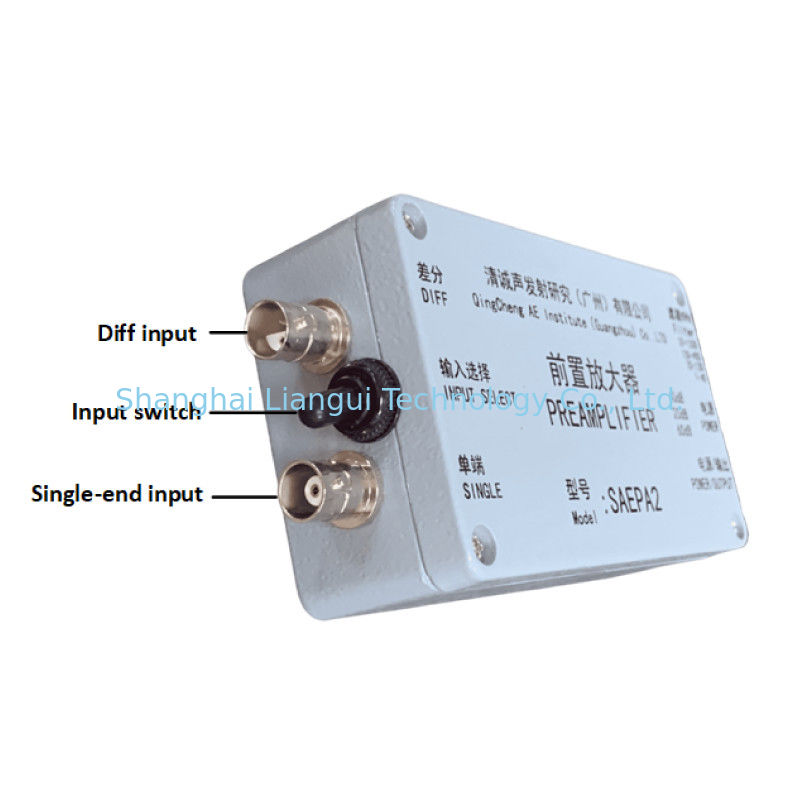

3.2つの入力方法：シングルエンド/差動。
4.2種類の電源モード：ファンタム電源（信号線で供給）、または外部電源からの直接供給。
5.内蔵フィルター、関連周波数は4つのギアに分割されています。
6.感電保護容量と回復可能なブロック現象防止機能を装備。
7.AST（自動センサーテスト）機能、センサーにテスト信号源を送信できます（ファンタム電源供給時）。
8.金属シェル、電磁干渉をシールド、耐衝撃性。
| 技術仕様 | |
| ゲイン | 20/40/60dB |
| 応答周波数 | 1.3kHz~1.2MHz |
| ノイズ | <24dB |
フィルター |
20kHz-1200kHz, 100kHz-400kHz 20kHz-120kHz 1kHz-40kHz |
| 出力範囲 | ±10V(Vpp) |
| 入力容量性リアクタンス | 15pF |
| 動作電圧 | 24V-32V |
| インピーダンス | 50Ω |
| 静止電流 | 31 mA |
| 最大電流 | 100 mA |
| 動作温度 | -20℃~+60℃ |
| サイズ | 110mm×65mm×37mm |
| 重量 | 300 g |
| 保護等級 | IP65 |
| シェル材質 | 鋳造アルミニウム |
| コネクタ | BNC |
注:1.電源は出力インピーダンスと良好に一致させる必要があります。そうしないと、プリアンプのゲインが公称ゲイン値から外れ、信号振幅のずれが生じます。 2.他のメーカーのAEボードを選択する場合は、 PPSプリアンプ電源が必要です。3.配線は正しく行う必要があります。以下の3つの誤った操作は、プリアンプの損傷につながる可能性があります。 a.入力電圧が電源要件より25%高い。 b.信号入力コネクタに電源を接続する。 c.電源のプラスとマイナスの端子が逆に接続されている。 PASプリアンプ接続図: |
会社情報
FOB広州。
2.保証期間はどのくらいですか？
出荷日から12ヶ月
3.納期はいつですか？
T/T支払い受領後30〜45日。
4.保証期間を超えた場合の不良部品の取り扱いはどうなりますか？
お客様は不良部品を返送してテストおよびメンテナンスを受けることができます。すべての物流費用およびメンテナンス費用はお客様の負担となります。
性能特性:
● PASプリアンプは広帯域ユニバーサルタイプであり、ほとんどの一般的なタイプのセンサーやさまざまなメーカーの音響放射取得カードに適用できます。
● プリアンプゲインには20/40/60dBの3つのオプションがあります。
● 2つの信号入力方法、シングルエンド/差動。
● 2つの電源モードが利用可能です：信号線で供給されるファンタム電源、または外部電源からの直接供給。
● 内蔵フィルター、対応する周波数は選択のために4つのギアに分割されています。
● 感電保護能力とブロック現象からの回復能力を備えています。
● 自動センサーテスト（AST）機能、センサーにテスト信号源を送信できます（ファンタム電源供給の場合）。
● 金属シェル、電磁干渉をシールド、耐衝撃性。
基本的な技術パラメータ:
ゲイン：20/40/60 dBオプション
応答周波数：1.3kHz～1.2MHz
ノイズ：
内蔵フィルター：20kHz-1200kHz、（60dBゲインで20kHz-630kHz）<24dB (40dB gain input terminal is shorted)
100kHz-400kHz
20kHz-120kHz
1kHz-40kHzの4つの範囲
出力範囲：±10V（Vpp）
入力容量性リアクタンス：15pF
動作電圧：28V DC（24V-32V）
定格負荷：50Ω
静止電流：35 mA
最大出力電流：40 mA
動作温度：-20℃～﹢60℃
サイズ：110mm×65mm×37mm
保護等級：IP65
シェル材質：鋳造アルミニウム
インターフェースタイプ：2 BNC（Q9）インターフェース、差動BNCインターフェース、電源インターフェース
