中電力変圧器コアアセンブリ用自動 EI-66 ラミネートスタッキングマシン、精度 ±0.1 mm、250 スタック/分、PLC 制御、CE

EI-66 自動積層ラミネーション機（中容量トランスコア組立用）

EI-66 自動積層ラミネーション機は、中容量トランスコア製造用に特別に設計されており、EI-66 ケイ素鋼ラミネーションを精密かつ確実に処理します。50-200 VA のパワー トランス、電流/電圧計器用トランス、リアクトル コアを製造するメーカーにとって、手動または半自動方式からの理想的なアップグレードです。クローズドループ PLC 制御下で、機械は E 型と I 型のラミネーションを交互に巻線済みボビンに供給し、毎分最大 250 スタックの速度で、プラスマイナス 0.1 mm の積層精度でインターリーブ積層プロセスを完了します。これにより、手動操作で一般的なギャップ誤差や緩い積層がなくなり、コア透磁率の一貫性が 95% 以上に向上します。

ケイ素鋼板から完成コアまで — 自動化された 1 サイクルのプロセス

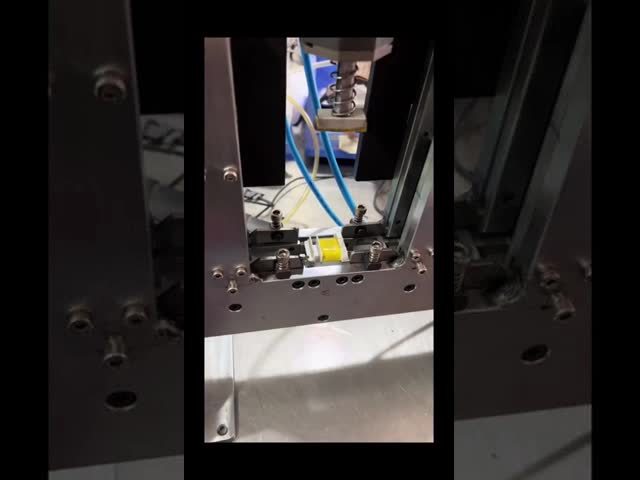

EI-66 積層プロセスは、合理化された単一サイクルのワークフローに従います。オペレーターは、事前にカットされた EI-66 ケイ素鋼板のスタックをフィーディングマガジンにロードし、巻線済みのボビンを治具に配置します。その後、PLC システムが空圧フィーディング機構を起動し、個々の E ラミネーションを分離してピックアップし、ボビンウィンドウに挿入し、次に I ラミネーションをピックアップしてインターリーブパターンで挿入します。光電センサーが各ラミネーションをカウントし、挿入を確認します。設定されたカウントに達すると、機械は自動的に停止し、完了を通知します。完成したコアは取り外され、次の製造ステップ（ニス塗り、テスト、または組立）の準備が整います。サイクル全体でコアあたりわずか数秒で完了し、手動でのラミネーション処理は不要です。

主な仕様

EI-66 機の違いは何ですか

✅ 中型コアに最適化 – フィーディングマガジン、挿入ダイ、ボビン治具は EI-66 ラミネーション用に特別に寸法が決められています。頻繁な段取り替えが必要なユニバーサル積層機とは異なり、この専用モデルは、同じコアサイズの長時間の生産で一貫したフィーディングと挿入性能を維持します。

✅ 光電カウントとアンチジャムロジック – 各ラミネーションは高速光電センサーによってカウントされます。誤給送またはジャムが検出された場合、機械は 0.5 秒以内に自動停止し、ダイセットまたは部分的に積層されたコアの損傷を防ぎます。これにより、スクラップ率が 0.3% 未満に削減されます。

✅ CRGO および CRNGO のデュアル互換性 – フィーディング機構は、0.3 mm から 0.5 mm の厚さの方向性および非方向性ケイ素鋼板の両方を処理できるため、メーカーは異なる効率とコスト目標のためにコア材料の選択に柔軟性を持たせることができます。

✅ 優れた磁気性能のためのインターリーブ積層 – 1 枚ずつの E および I インターリーブパターンは、均一な磁束分布と最小限のギャップを持つコアを生成します。これは、コア損失が効率定格に直接影響する中容量トランスにとって重要です。

✅ レシピ保存付き PLC タッチスクリーン – オペレーターは、異なる生産バッチの積層パラメータ（ラミネーション数、速度、保持時間）を保存および呼び出すことができます。バッチ間のパラメータ切り替えは 30 秒未満で完了します。

✅ ワークショップの柔軟性を高めるコンパクトな設置面積 – 約 85 kg のこの機械は、生産ライン内での移設に十分な携帯性があります。標準的な空圧供給と AC 電源に接続され、特別な基礎は必要ありません。

用途

EI-66 ラミネーション積層機は、以下の製造に広く使用されています。

• 産業用制御および電源用の 50-200 VA パワー トランス

• 計量および保護用の電流トランス (CT) および電圧トランス (PT)

• アンプおよび放送機器用のオーディオおよび出力トランス

• フィルターおよび力率補正用のリアクトルおよびチョークコア

• EI-66 コア積層を必要とする特殊電磁部品

他の EI サイズ (EI-28 ～ EI-133) 用のカスタムツーリングもご要望に応じてご利用いただけます。これにより、メーカーは単一のプラットフォームで生産範囲を拡大できます。

アフターセールス & サポート

競争力のある価格と CE 認証を備えた直接工場供給。GE Vernova、Eaton、CATL、Chint Electric を含む世界的に認められたトランスメーカーに EI ラミネーション積層装置を供給しており、製品は 20 か国以上に輸出されています。1～15 営業日以内の納品。包括的なアフターセールスパッケージには、ビデオによる設置ガイダンス、リモート PLC パラメータサポート、スペアパーツ供給、および納品日から 12 か月の保証が含まれます。
